壓鑄（zhù）件缺陷對（duì）電機的影響具有累積性和延遲性，其中電機（jī）的（de）性能、可（kě）靠性和（hé）壽命會產生嚴重的（de）破壞，可能在短期測試中未暴露，但在長期運行後引發災難性故障。壓鑄件涉（shè）及的缺陷種類（lèi）繁多，造成（chéng）的原因比（bǐ）較（jiào）複雜，通常與工藝參數、模具設計、材（cái）料選擇或設備狀（zhuàng）態有著直接的聯係。本文由小（xiǎo）編給（gěi）大家介紹下常（cháng）見（jiàn）的缺陷類別、發生的因果分析以及解決方法。

       首先壓鑄件缺陷如下：

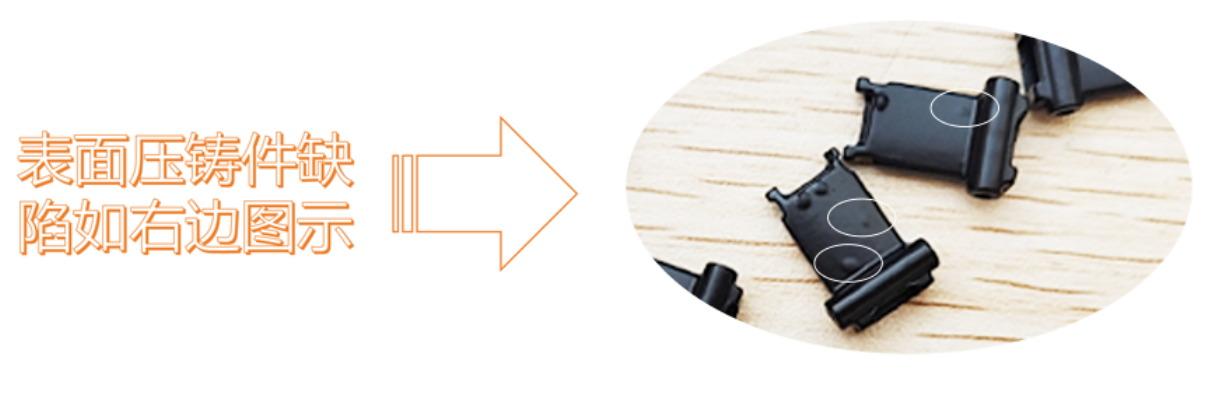

一、表麵缺陷

流痕現象:因金屬液流動的不（bú）均勻導致模具溫度過低而造成澆注的速度過加快,所（suǒ）以表麵會出現有條紋（wén）狀的痕跡。

冷隔現象：金屬液不能融合形成的接縫會導致（zhì）金屬液（yè）溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入（rù）空氣的話，會讓脫模劑（jì）揮發氣體沒有及時排出來，表麵（miàn）或內（nèi）部會出現（xiàn）圓形孔洞。

縮孔現象：補縮不（bú）足、凝固收縮會有不（bú）規（guī）則孔洞，多出現在厚壁處。

三、尺寸（cùn）缺（quē）陷

變形和飛邊現象：如果是殘餘應力、頂出不平衡、冷卻不均會鑄件翹曲或（huò）尺寸超差，另外合模（mó）力不足、模具的磨損或鎖模精度差會（huì）導致分型麵處溢出薄片金屬。

那麽該怎麽解決壓鑄缺陷的問題呢（ne）？

表麵（miàn）缺陷的流痕以及（jí）冷隔應對策略：①關於流痕方麵：需提高模具的溫度（dù），建議溫度在150-250℃之間，另外進行優化澆注的係（xì）統，比如增大內澆口截麵積（jī），最後可以進（jìn）行分階段控製（zhì）來調整壓射速度；②關於冷隔方麵：可以提高鋁液的溫度，建議溫度在630-670℃之間，另外增加（jiā）壓射力或高速（sù）切換點需要提前準備。

內部缺陷（xiàn）氣孔、縮（suō）孔的優化：①對於氣孔可以增（zēng）加溢流槽、排氣槽來優化排（pái）氣係統，使用真（zhēn）空壓鑄或模溫控製減少脫模劑殘留，降（jiàng）低低速壓射速度（通常0.1-0.5m/s）。根據壁厚調整；②通常2-5秒來增加（jiā）保壓時間，優化鑄件結構，避免（miǎn）壁厚突變（biàn）。

矯形工裝（zhuāng）減少變形和檢查合模力優化飛邊：需要進行調整（zhěng）頂針的整體布置方（fāng）法，可以采用工裝來進行矯（jiǎo）形，並且同步調（diào）整檢查（chá）合模（mó）力。

當然，以上（shàng）所講述的不同的缺陷可能（néng）會同時出現，為此需要結合（hé）具體工藝分析（xī）原因，比如氣孔和縮孔（kǒng）同（tóng）步發生時候，需優先解決氣（qì）孔。
